En complément du 1er article, l’interface décrite ci-dessous est maintenant adaptée à une carte Arduino Mega. A noter toutefois que la PIN de l’Arduino utilisée pour recevoir les messages LocoNet n’est plus la PIN 8 mais la PIN 48.

Le schéma de principe reste le même.

La liste des composants nécessaire est identique. Il faudra toutefois prévoir en complément un cavalier de court-circuitage au pas de 2,54mm et un bornier à vis (2 connecteurs) au pas de 5,08mm.

Le schéma d’implantation des composants

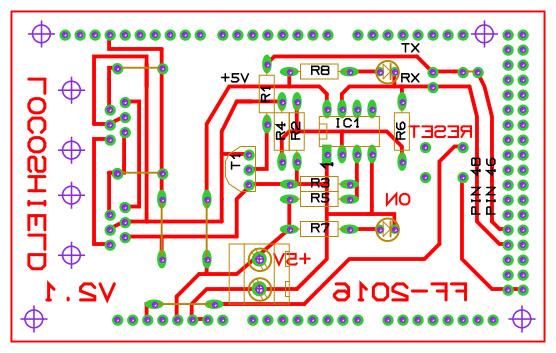

Le schéma du circuit imprimé
Disponible une version 300dpi pour impression sur demande

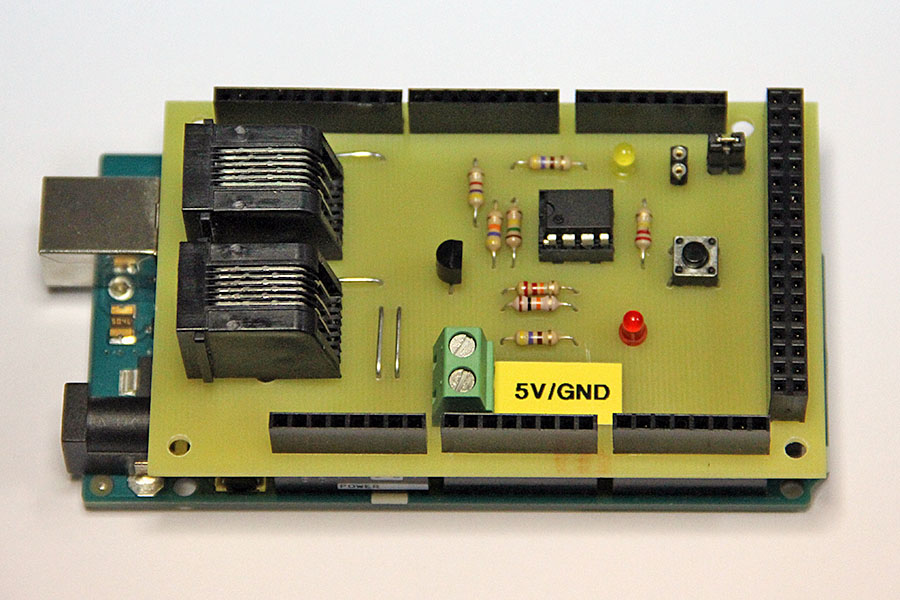

Le circuit imprimé terminé
Cliquez sur la photographie pour l’obtenir en grand format

NB: Les informations citées et les explications données ont été vérifiées mais je ne suis pas électronicien de formation. Je dégage toute responsabilité quant à l’exactitude des informations citées dans cet article.
Je dégage toute responsabilité quant à la réalisation et l’utilisation des montages électriques et électroniques présentés dans cet article. Il appartient au lecteur d’agir avec prudence lorsqu’il s’agit d’utiliser tout dispositif électrique.
Par extension, ces déclarations sont applicables aux autres articles de ce site.
