2ème version du Locoshield pour Arduino Uno qui intégre des borniers à vis. Ces borniers à vis sécurisent la connexion des différents câbles.

Le schéma de principe

A l’identique de celui présenté précédemment

La liste des composants

A l’identique de celle présentée précédemment

– Borniers à vis au pas de 2,54mm (1X2, 2X3, 2X5 et 1X6)
– Bouton poussoir de type RT en lieu et place d’un bouton poussoir pour CI

Le schéma d’implantation des composants

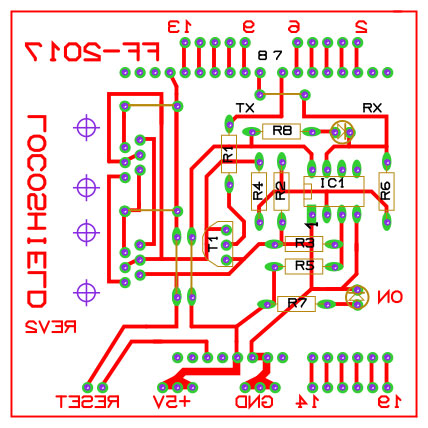

Le schéma du circuit imprimé
Disponible une version 300dpi pour impression sur demande

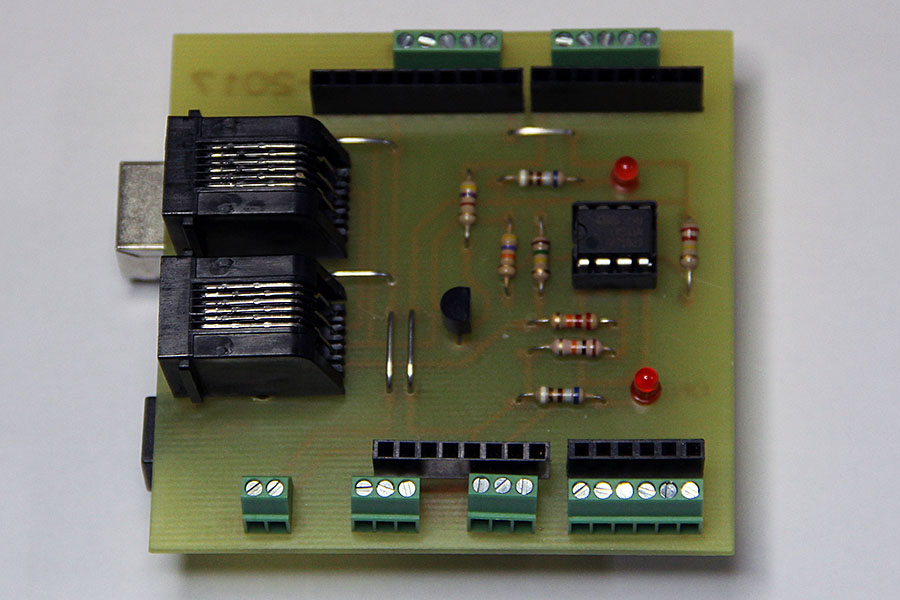

Le circuit imprimé terminé
Cliquez sur la photographie pour l’obtenir en grand format

locoshieldrev2_m

NB: Les informations citées et les explications données ont été vérifiées mais je ne suis pas électronicien de formation. Je dégage toute responsabilité quant à l’exactitude des informations citées dans cet article.
Je dégage toute responsabilité quant à la réalisation et l’utilisation des montages électriques et électroniques présentés dans cet article. Il appartient au lecteur d’agir avec prudence lorsqu’il s’agit d’utiliser tout dispositif électrique.
Par extension, ces déclarations sont applicables aux autres articles de ce site.
