Comment alimenter des moteurs lents du type “Tortoise” ? Un exemple d’utilisation d’une alimentation symétrique.

Le problème à résoudre
Réalisant actuellement un réseau d’exposition, j’ai été confronté à la réalisation d’une alimentation me permettant d’actionner des moteurs lents du type ” Tortoise “. Impossible de les commander comme des moteurs d’aiguillage du type “Peco”. Ces moteurs lents n’acceptent pas une tension supérieure à 12 V et ils doivent être toujours alimentés (Environ 15 mA pour un moteur). Alimentation fixe, alimentation variable ou alimentation symétrique ?
La solution : la réalisation d’une alimentation symétrique.

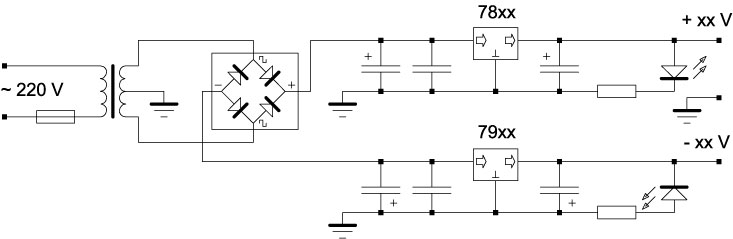

Le principe
Je passerai rapidement sur les caractéristiques de ce type d’alimentation. Ce qu’il faut retenir, c’est qu’elle permet d’obtenir une tension positive et négative à même de résoudre le problème. Cette solution simplifie le câblage futur du tableau de commande en ayant recours qu’à des inverseurs simples.

alimsym-schemprinc



Cette alimentation fournit un courant de 400 mA par sortie ce qui permet d’alimenter plus de 20 moteurs lents (ce qui dans mon cas est amplement suffisant).

Liste des composants

– Transformateur moulé 10 VA (voir tableau pour la valeur)
– Pont de diodes du type DF005M
– C1, C3 : Condensateur 2200 uF / 25 V
– C2, C4 : Condensateur 100 nF / 25 V
– 1 régulateur de tension positive 78xx (voir tableau pour valeur)
– 1 régulateur de tension négative 79xx (voir tableau pour valeur)
– 2 dissipateurs pour TO220
– C5, C7 : Condensateur 100 uF / 25 V
– R1, R3 : Résistance 0,66 W (voir tableau pour la valeur)
– L1, L2 : Led 3 mm rouge
– 1 bornier 2 vis au pas de 5,08 mm
– 1 bornier 3 vis au pas de 5,08 mm
– 1 porte fusible 5 X 20 pour CI
– 1 fusible 63 mA
– 1 circuit imprimé simple face (environ 14 X 7 cm)

Tableau des valeurs de certains composants suivant la tension de sortie souhaitée

Tension
de sortie
Transformateur
moulé 10 VA
Régulateurs
de tension
R1, R3
0,66 W
6 V 2 X 9 V 7806
7906
270 Ohm
8 V 2 X 12 V 7808
7908
470 Ohm
9 V 2 X 12 V 7809
7909
560 Ohm
10 V 2 X 12 V 7810
7910
560 Ohm
12 V 2 X 15 V 7812
7912
680 Ohm

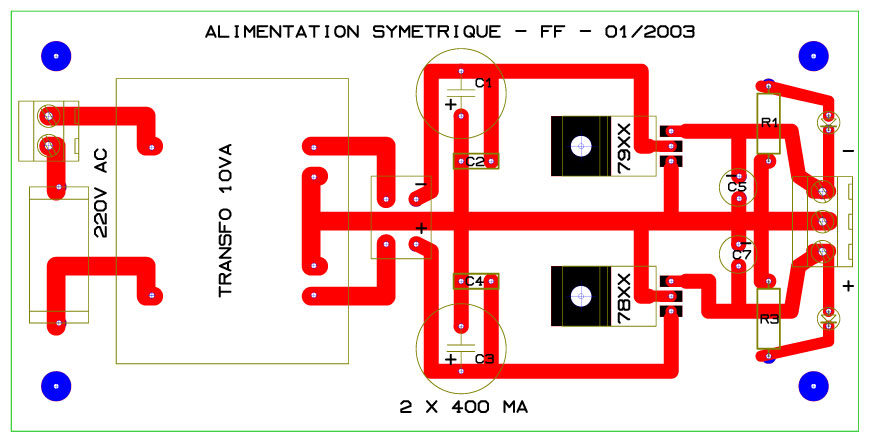

Schéma d’implantation des composants

Attention lors du montage des composants de respecter la polarité du pont de diodes, des condensateurs et des LED.

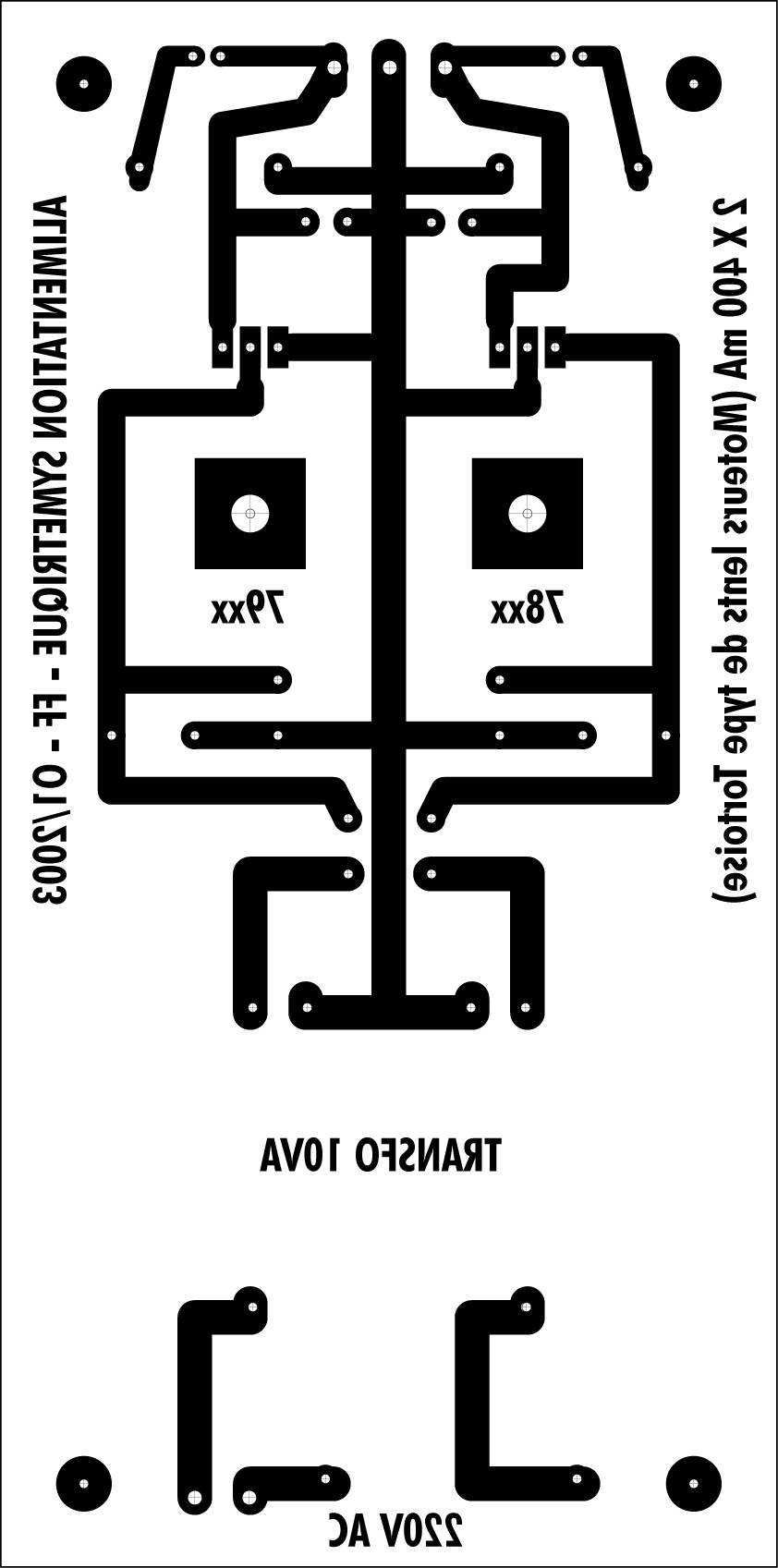

Schéma du circuit imprimé

Disponible, une version 300 dpi pour impression (vu côté composants)

Remarques concernant l’alimentation des moteurs lents du type ” Tortoise “

Quelle valeur de tension de sortie ?
Après différents essais réalisés, une tension de sortie de 8 V est suffisante.
Comment raccorder électriquement le moteur lent à l’alimentation ?
En utilisant un simple inverseur. Le point milieu du bornier 3 vis sera relié à une des entrées du moteur lent (la 1 par exemple). Un inverseur permettra de sélectionner une tension positive ou négative (relier les bornes d’extrémité de l’inverseur aux bornes d’extrémité du bornier 3 vis ; relier la borne du milieu de l’inverseur à une des entrées du moteur lent (la 8 par exemple)).
Précautions d’emploi
Attention, la partie gauche du circuit imprimé est relié au 220 V. Il faudra veiller à une parfaite isolation du circuit. Un interrupteur, un voyant 220 V et un coffret peuvent compléter cette réalisation.
Besoin de plus de courant de sortie
Il vous suffira de remplacer le transformateur 10 VA par un 22 VA (voire plus si nécessaire) et d’utiliser un pont de diodes en conséquence. Attention, cette modification entraîne une modification du circuit imprimé. Désolé mais chaque composant a une empreinte bien spécifique. Les régulateurs de tension du type 78xx et 79xx accepte un courant de 1,5 A maximum.

Remarque concernant les moteurs lents du type ” Tortoise”

Le moteur lent est livré avec une corde à piano de 6/10. Je vous conseille vivement de la remplacer par une de 8/10 pour exercer une force plus importante sur la partie mobile de l’aiguillage.

En complément

Cette page décrit la réalisation d’une alimentation symétrique à tension fixe. Mais il est tout à fait possible d’en réaliser une à tension variable.
