m3-201601-01_mLe module étant maintenant construit (cf. précédent article), il est temps de passer à la pose des voies et à l’électrification du module.

La voie et les appareils de voie proviennent de la gamme PECO en code 124.

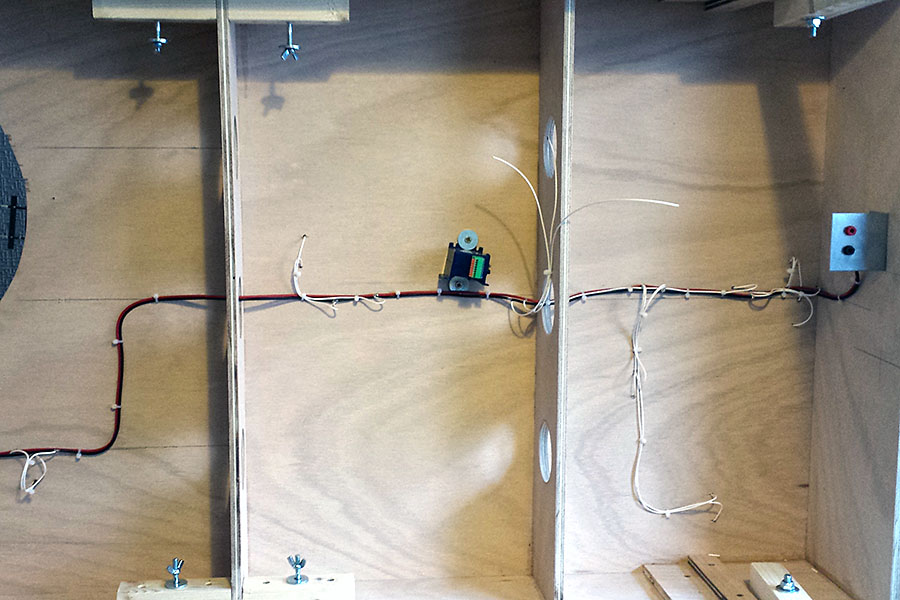

Quant à l’électrification, le réseau étant en DCC, le câblage se résume à un feeder (section des câbles : 1,5 mm²) et quelques décodeurs d’aiguillage. La platine équipée de 2 fiches banane permettra de relier les différents modules entre eux (cliquez sur la photographie pour l’obtenir en grand format).

Un “Frog juicer” a été installé afin de gérer la polarité de la pointe de cœur. Ce circuit électronique détecte le court-circuit si rapidement que l’engin (et même le son) ne s’arrête pas. Idéal pour les aiguilles gérées par tringlerie et celles qui sont talonnables. Le moteur lent Cobalt est commandé par une carte AD2FX de chez DCC Concepts. Un bouton poussoir permet de commander en local l’aiguille si nécessaire.

A suivre…
